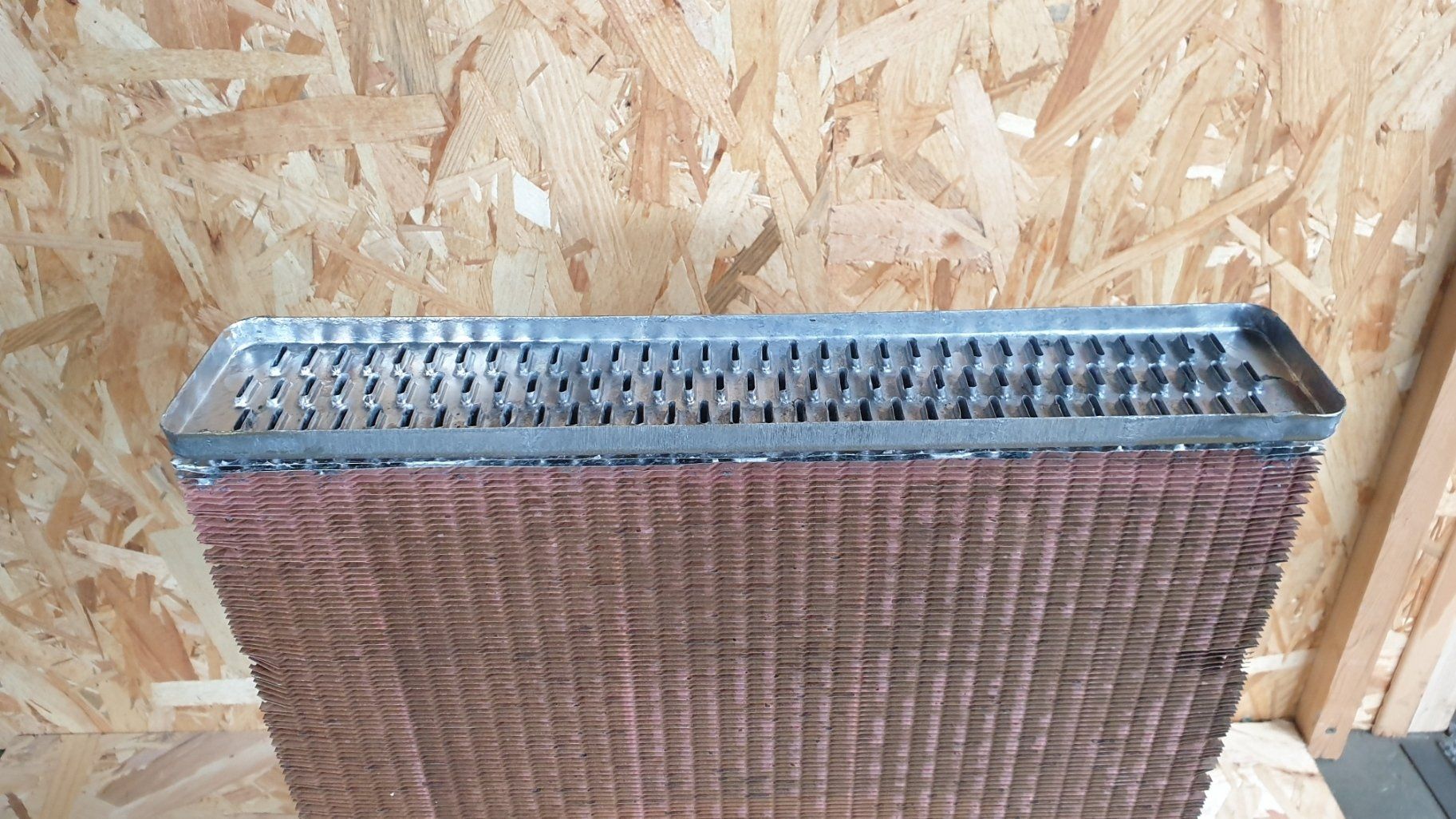

LES FAISCEAUX CUIVRE Type Tubes Ailettes
Ils sont choisis pour leur robustesse :
Pour le TP, l'agriculture, les véhicules anciens, statiques ou à risque d'encrassement par l'extérieur
Pour ce type de faisceau les
tubes en cuivre sont soudés au travers des ailettes
(elles-mêmes en cuivre) faisant de ce type de faisceau des pièces
appréciées pour leur robustesse, les tubes se retrouvant ceinturés par les ailettes.
Les collecteurs en laiton pour boites à souder ou à agrafer seront comme toujours soudés aux extrémités des tubes.
Les épaisseurs
L'épaisseur des faisceaux de type TA varie selon le nombre de rangs de tubes
(de 2 à 8) et selon la taille de ces tubes
(13.5 ou 15mm de long par 2 ou 2.5mm de large, selon le fabricant choisi) :
- 2 rangs 38.6, 40mm
- 3 rangs 56.8, 59mm
- 4 rangs 75, 78mm
- 5 rangs 93.2, 95mm
- 6 rangs 111.4, 116mm
- 7 rangs 129.8 mm
- 8 rangs 147.8 mm
Il existe deux sortes de faisceaux "Tubes Ailettes" : ceux avec tubes en "quinconces" et ceux avec tubes "en ligne".

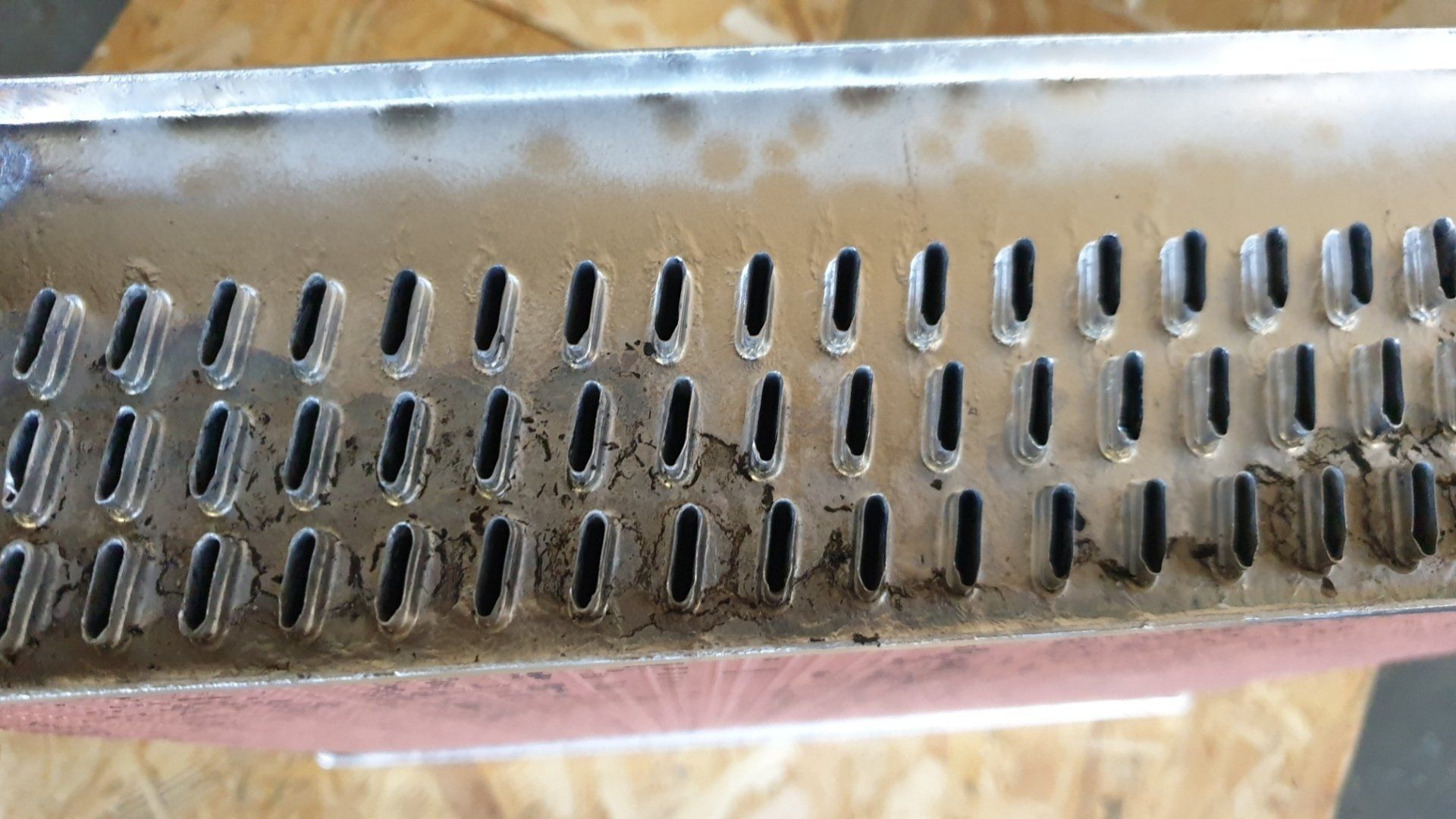

Faisceau TA avec tubes en quinconces
Les faisceaux avec tubes en quinconces seront privilégiés pour les véhicules anciens
ou statiques
ainsi que pour les engins
de tous types qui ne risquent pas d'encrassement par l'extérieur.
Sur ce type de faisceaux des persiennes présentes sur les ailettes servent à dévier le flux d'air afin de le rendre plus performant, le pas de tubes est généralement de 10mm.

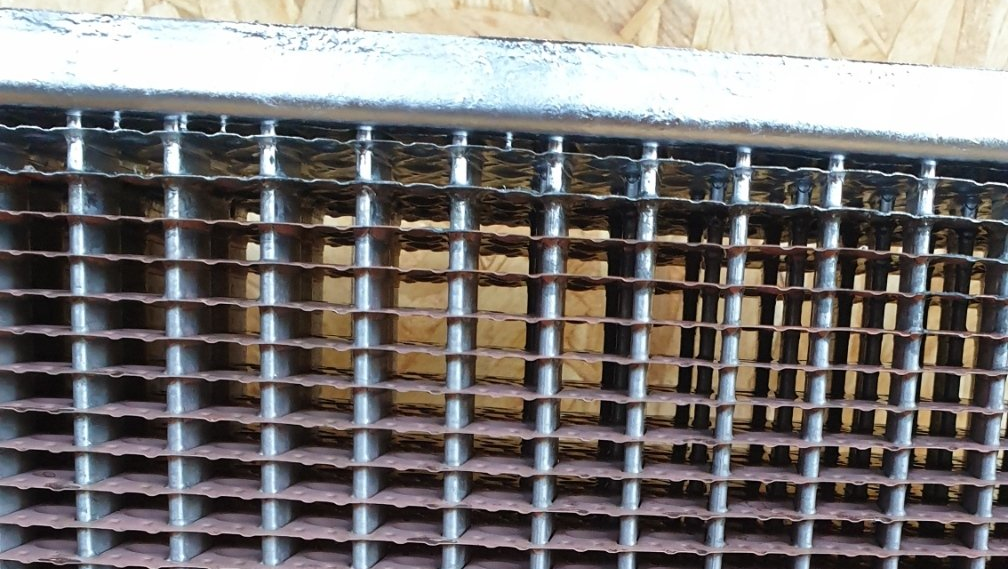

Faisceau TA avec tubes alignés
Pour les véhicules agricoles, de TP
ou de tout engin ayant un fort risque d'encrassement par l'extérieur
(concasseur par exemple) nous choisirons des faisceaux avec tubes "en ligne" qui privilégient l'évacuation des saletés, saletés qui avec les tubes en quinconces risqueraient de rester coincées entre les tubes et les ailettes.
Sur ce type de faisceau les ailettes sont lisses (sans persiennes) et le pas de tubes est généralement de 12.5mm.
On parle de faisceau à grand dépoussiérage
lorsque les ailettes sont choisis avec un espacement à partir de 5mm.

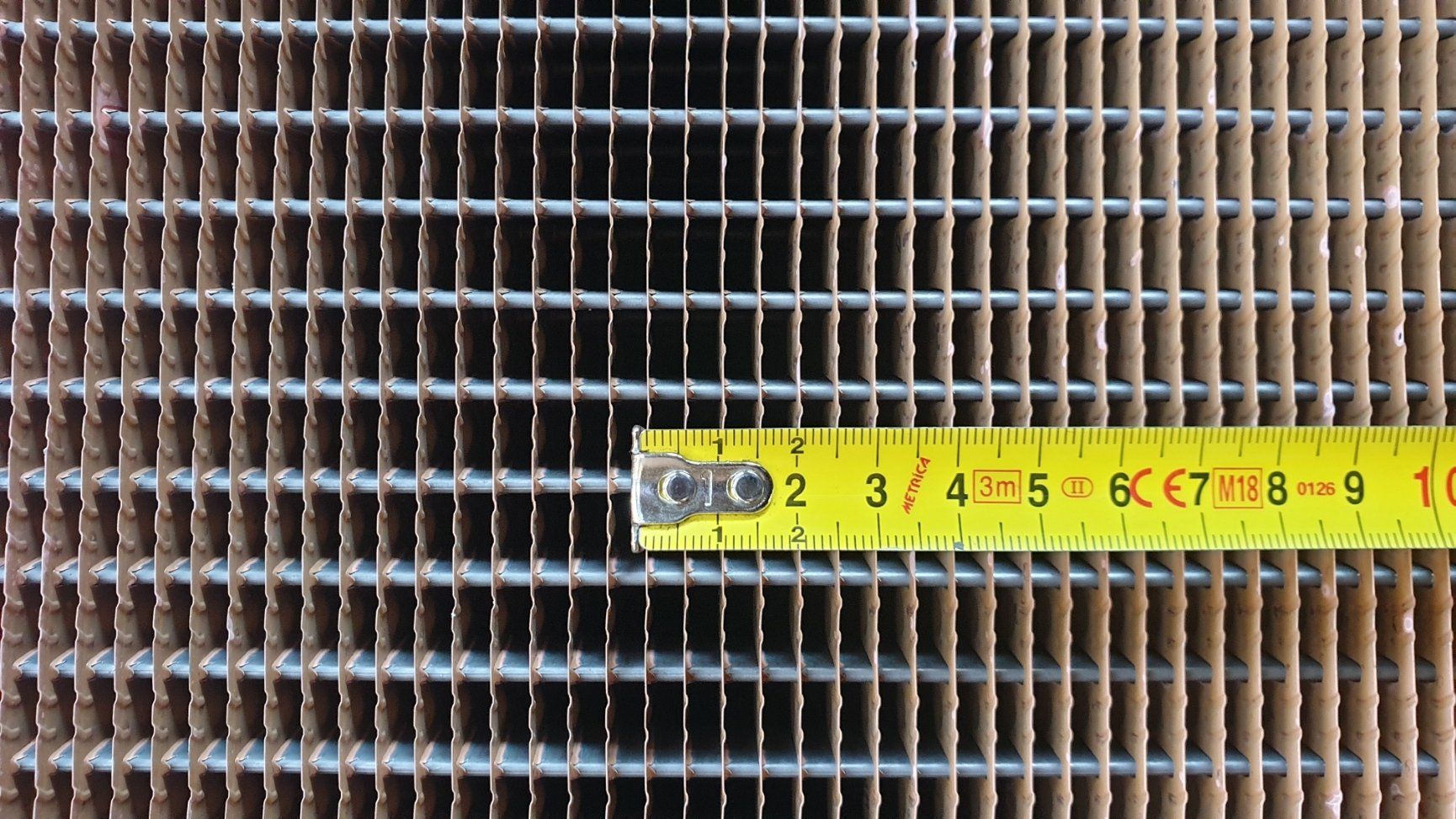

Pas des ailettes
Pour chacune de ces deux sortes de faisceaux le pas des ailettes (distance entre les ailettes) sera choisi en fonction de votre besoin de performance (plus les ailettes seront serrées plus il y aura d'échange thermique) et/ou une nécessité d'évacuer les impuretés (plus les ailettes seront espacées moins le faisceau s'encrassera mais moins il y aura d'échange thermique).
Ce pas varie selon les fournisseurs de 2, 2.3, 2.5, 2.8, 3.2, 4, 4.6, 5, 5.6, 6, 6.4, 6.9, 7.5, 8, 8.4, 9 à 10mm.
Notre équipe saura vous conseiller pour trouver le juste équilibre.
Il existe également une possibilité de faire fabriquer des faisceaux avec des tubes et des ailettes dites "renforcées". Ce choix, puisque plus coûteux, sera privilégié pour des besoins bien spécifiques (fort risque de projection ou de vibration).
